ข้อดีของประตูอลูมิเนียมอลูมิเนียมประสิทธิภาพสูงและหน้าต่างแม้ในประเทศเยอรมนีประเทศที่มีการคิดค้นประตูเหล็กและหน้าต่างพลาสติกและประเทศในยุโรปประตูเหล็กพลาสติกและหน้าต่างและประตูโลหะผสมอลูมิเนียมและหน้าต่างยังคงแบ่งปันโลกอย่างเท่าเทียมกัน ประมาณ 40% ของตลาด ประตูอลูมิเนียมอลูมิเนียมที่มีประสิทธิภาพสูงพร้อมกับฉนวนกันความร้อนสะพานระบายความร้อนมีประสิทธิภาพและสถานที่แอปพลิเคชันที่ประตูเหล็กและหน้าต่างไม่มีนั่นคือประสิทธิภาพของไฟ ตามกฎระเบียบของกฎหมายเยอรมันอาคารสูงและสิ่งอำนวยความสะดวกสาธารณะเช่นโรงแรมโรงเรียนโรงพยาบาลร้านค้าสถานีและอาคารสำนักงานจะต้องใช้ประตูอลูมิเนียมอัลลอยด์และหน้าต่าง ประตูอลูมิเนียมอลูมิเนียมคุณภาพสูงและหน้าต่างที่มีสะพานเย็นฉนวนความร้อนมีคุณสมบัติทางกลและทางกายภาพและเคมีได้ดีกว่าประตูเหล็กและหน้าต่าง แก้ว), ความต้านทานการกัดกร่อน (การเกิดออกซิเดชันของพื้นผิวและวิธีการรักษาอื่น ๆ ), ความต้านทานต่อสภาพอากาศ (ไม่มีปัญหาความชรา) และการตกแต่ง (การรักษาพื้นผิวสามารถใช้ในสีต่างๆ) นอกจากนี้ประตูอลูมิเนียมอัลลอยด์และหน้าต่างมีความแข็งแกร่งและความทนทานที่ดีกว่าประตูเหล็กพลาสติกและความทนทานของหน้าต่าง

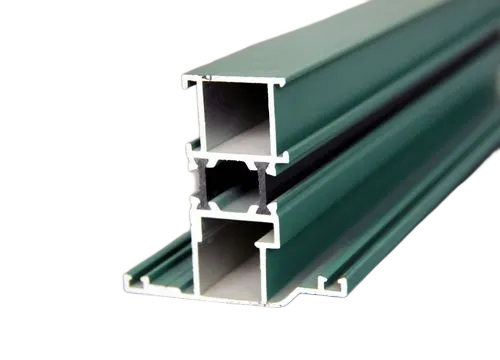

โครงสร้างของประตูอลูมิเนียมอัลลอยด์และโพรไฟล์หน้าต่างที่มีฉนวนกันความร้อนสะพานเย็นนั้นแตกต่างจากโปรไฟล์อลูมิเนียมทั้งร่างกายแบบดั้งเดิม มีสะพานเย็นฉนวนกันความร้อนในโปรไฟล์สายสะพายและกรอบหน้าต่างเพื่อป้องกันการแลกเปลี่ยนความร้อนในร่มและกลางแจ้ง ในขณะเดียวกันประสิทธิภาพการปิดผนึกและการจัดวางฮาร์ดแวร์สไตล์ยุโรปจะต้องได้รับการพิจารณาและโปรไฟล์ของมันมีโครงสร้างที่เป็นเอกลักษณ์ของตัวเอง เราใช้รูปที่ 1 เพื่อแนะนำชื่อและมิติสัมพัทธ์ของส่วนประกอบต่าง ๆ ของโปรไฟล์สายสะพายและเฟรมหน้าต่าง
3. ข้อกำหนดของฮาร์ดแวร์สไตล์ยุโรปในมิติทางเรขาคณิตของโปรไฟล์หน้าต่างอลูมิเนียมอัลลอยด์โดยไม่คำนึงถึงโปรไฟล์บานเลื่อนหน้าต่างและโปรไฟล์กรอบหน้าต่างจะถูกสร้างขึ้นแยกจากโปรไฟล์อลูมิเนียมอัลลอยด์ด้านในและด้านนอกแล้วสกัดเพื่อปิดผนึกสะพานเย็น พอลิเมอร์ชนิดหนึ่งที่มีเส้นใยแก้วเสริม ผลิตภัณฑ์รูปทรงแถบที่ผลิตโดยยางไนล่อน 66 ถูกกดลงในร่องที่ตั้งไว้ล่วงหน้าบนโปรไฟล์อัลลอยอลูมิเนียมด้านในและด้านนอก (รูปที่ 2)
A) รูปทรงเรขาคณิตของโปรไฟล์สายสะพายหน้าต่างเหมือนกับตัวอักษรภาษาอังกฤษ "C" บนสายสะพายหน้าต่างสำหรับการวางฮาร์ดแวร์และการเชื่อมต่อแท่งเลื่อนและมักจะเรียกว่าสล็อต C (ดังแสดงในรูปที่ 1) ขนาดพื้นที่ภายในของร่อง C คือ 20 <Tolerance+0.3> mm × 3 (ความอดทน+0.2, -0.1) มม. ซึ่งถือเป็นรางน้ำรอบ ๆ สายสะพายหน้าต่าง ฮาร์ดแวร์และก้านเลื่อนจะถูกผลักเข้าไปในร่อง C ผ่านรอยบากที่ผ่านการประมวลผลเป็นพิเศษที่มุมทั้งสี่ของบานเลื่อนหน้าต่าง เพื่อให้แน่ใจว่าฮาร์ดแวร์และก้านเลื่อนสามารถเลื่อนได้อย่างยืดหยุ่นในสายสะพายหน้าต่างขนาดสูงสุดของฮาร์ดแวร์และก้านเลื่อนหลังการรักษาพื้นผิวคือ 19.7 × 2.7 มม.
การเปิดสล็อต C คือ 15 〈Tolerance+0.3 MU มันร่วมมือกับฮาร์ดแวร์และส่วนเลื่อนของตัวเลื่อนและมีบทบาทในการวางตำแหน่งและชี้นำระหว่างการเคลื่อนไหวของฮาร์ดแวร์ ตำแหน่งสัมพัทธ์ระหว่างสายสะพายและกรอบหน้าต่างจะถูกกำหนดโดยสองมิติ หากเราตั้งทิศทางแนวนอนของภาพด้านบนเป็นแกน x และทิศทางแนวตั้งเป็นแกน y เราจะเห็นได้ว่าระยะห่างระหว่างสายสะพายและเฟรมหน้าต่างคือ 11.5--12 มม. ในทิศทางแกน x ซึ่งแน่นอน สิ่งที่จำเป็นสำหรับฮาร์ดแวร์ Anzhan ขนาดพื้นที่ เส้นขยายของขอบด้านในของเฟรมหน้าต่างจะผ่านขอบด้านล่างของสล็อต C ดังนั้นความแตกต่างระหว่างทั้งสองด้านในทิศทางแกน y คือศูนย์
จากรูปที่ 1 เราเห็นว่าขนาดหน้าแปลนของสายสะพายคือ 221 มม. และทำให้การทับซ้อนระหว่างสายสะพายและกรอบหน้าต่างคือ 5.5--6 มม. ฮาร์ดแวร์รอบ ๆ สายสะพายหน้าต่างจะได้รับการแก้ไขบนพื้นผิวด้านในของโปรไฟล์กรอบหิมะผ่านก้านดึงด้านบนและตลับ กรอบหน้าต่าง เมื่อช่องบานพับอยู่ที่ 3.5 มม. ฮาร์ดแวร์จะมีน้ำหนักของสายสะพายหน้าต่างคือ 9OKG เมื่อช่องทาง E ของบานพับอยู่ที่ 5 มม. เนื่องจากความหนาของเพลาบนและล่างเพิ่มขึ้นน้ำหนักของฮาร์ดแวร์ที่แบกสายสะพายหน้าต่างสามารถเพิ่มขึ้นเป็น 130 กิโลกรัม
①การเคลื่อนย้ายพื้นที่สำหรับฮาร์ดแวร์อลูมิเนียมอัลลอยด์มาตรฐาน:
② Datum Line สำหรับการจับคู่สายสะพายและเฟรมหน้าต่าง:
③เมื่อความหนาของโปรไฟล์คือ 100 มม. และความกว้างของสายสะพายคือ 340 มม. มุมคือ 12 องศาและเมื่อความกว้างของสายสะพายคือ 500 มม. มุมคือ 9 องศา:
④สะพานเย็นฉนวนกันความร้อนที่จับคู่กับแถบปิดผนึกกลางเป็นสิ่งต้องห้ามที่จะเกินเส้นพื้นผิวของร่อง C:
⑤ขนาดสูงสุดของฮาร์ดแวร์หลังการรักษาพื้นผิวเพื่อให้แน่ใจว่าการทำงานที่ราบรื่นของฮาร์ดแวร์:
⑥โปรไฟล์ก้านเลื่อนมาตรฐาน (จัดทำโดย บริษัท โปรไฟล์)
B> รูปทรงเรขาคณิตของโปรไฟล์เฟรมหน้าต่างคือการติดตั้งบล็อกล็อคบนเฟรมหน้าต่าง เพื่อรวมข้อมูลจำเพาะของบล็อกล็อคเป็นสองประเภทขนาดของตำแหน่งที่ติดตั้งบล็อกล็อคบนเฟรมหน้าต่างควรรวมเป็นสองประเภทของรอยบาก นั่นคือบาก V.01 และ V.02 ในรูปที่ 2 ความแตกต่างระหว่างรอยบากสองอันนี้คือขนาดของการเปิด V.01 ขนาดการเปิดคือ 12--14 มม. ซึ่งเหมาะสำหรับโปรไฟล์ที่หนาขึ้นและขนาดการเปิด V.02 คือ 9.7-11.5mil ซึ่งเหมาะสำหรับโปรไฟล์ทินเนอร์
